نماهای شیشهای
نمای شیشهای با ایجاد حداکثر نور طبیعی، افزایش بهرهوری انرژی، زیبایی چشمنواز و ایجاد دیدی یکپارچه، به یکی از محبوبترین انتخابها در معماری مدرن تبدیل شده است. مجموعه حکمت از سال ۱۳۹۰ با تکیه بر دانش فنی، تجربه اجرایی و استفاده از تجهیزات روز، در طراحی و اجرای انواع نماهای شیشهای فعالیت میکند. تولید اختصاصی پروفیلهای آلومینیومی، بهرهگیری از پوشش رنگ باکیفیت و کنترل دقیق فرآیند تولید، این امکان را فراهم کرده است تا نماهایی ماندگار، ایمن و با بالاترین استانداردهای کیفی به مشتریان ارائه دهیم.
انواع نماهای شیشهای:
۱ – کرتین وال (Curtain Wall)
رایجترین سیستم برای ساختمانهای اداری، تجاری و برجها.
سبک و مقاوم
عایق مناسب
قابلیت اجرای شیشههای بزرگ
انواع: فیسکپ، فریملس (یوچنل)، سمیفیس
۲ – اسپایدر (Spider Glass)
شیشهها با اتصالات استیل نقطهای نصب میشوند.
تقریباً بدون فریم و بسیار شفاف.
مناسب لابیها، ورودی هتلها، مراکز تجاری و نمایشگاهها.
۳ – استراکچرال گلیزینگ (Structural Glazing)
شیشهها با چسب سیلیکون سازهای به فریم متصل میشوند.
از بیرون سطحی کاملاً یکدست و مدرن دیده میشود.
۴ – یونیتایزد (Unitized Curtain Wall)
پنلها در کارخانه ساخته و در محل نصب میشوند.
سرعت اجرا بالا و کیفیت یکنواخت.
مناسب پروژههای بزرگ و برجها.
۵- دوپوسته (Double Skin Facade)
دو لایه شیشه با فاصله از هم.
عایق صوتی و حرارتی بسیار عالی.
مصرف انرژی ساختمان را کاهش میدهد، اما هزینه بالاتری دارد

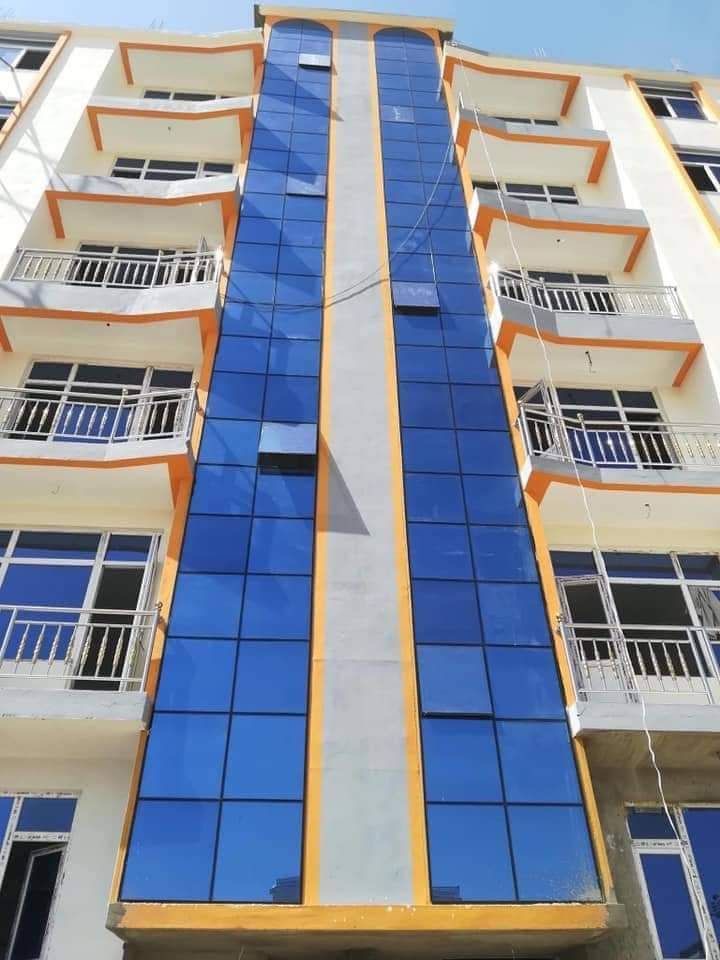

کرتین وال چیست؟
کرتین وال (Curtain Wall) نوعی سیستم نمای مدرن است که عمدتاً از پروفیلهای آلومینیومی، شیشه و اتصالات مهندسی شده تشکیل میشود. این سیستم بهصورت مستقل از سازه اصلی ساختمان اجرا شده و با اتصال به اسکلت بنا، پوششی ایمن، سبک و مقاوم برای نمای خارجی ایجاد میکند.
کرتین وال به دلیل ظاهر یکپارچه و مینیمال، امکان استفاده حداکثری از نور طبیعی، عایق مناسب در برابر صدا و اتلاف انرژی و همچنین مقاومت بالا در برابر عوامل محیطی، یکی از پرکاربردترین سیستمهای نما در ساختمانهای بلندمرتبه، اداری، تجاری، هتلها، ویلاها و پروژههای مدرن به شمار میرود.
در این سیستم، بارهای اصلی ساختمان توسط سازه تحمل میشود و کرتین وال وظیفه ایجاد پوستهای زیبا، ایمن و کارآمد را بر عهده دارد. این ویژگی علاوه بر افزایش ارزش معماری ساختمان، به بهبود بهرهوری انرژی، کاهش وزن مرده نما و ارتقای عملکرد کلی ساختمان نیز کمک میکند.
— مزایای کرتین وال:
الف) کاهش هزینههای انرژی
کرتین والها به دلیل استفاده از شیشههای عایق و پروفیلهای آلومینیومی میتوانند به میزان قابل توجهی در کاهش هزینههای انرژی و مصرف برق کمک کنند. شیشههای دوجداره و پوششهای Low-E عملکرد عالی در عایقبندی حرارتی و صوتی دارند.
ب) افزایش زیبایی و طراحی منحصر به فرد
کرتین والها نمای بیرونی ساختمان را بسیار زیبا و مدرن میکنند. با طراحیهای خاص و استفاده از شیشههای شفاف یا مات، میتوان نمایی چشمنواز و جذاب ایجاد کرد که به زیبایی کلی پروژه افزوده و آن را از سایر ساختمانها متمایز میکند.
ج) ایمنی و حفاظت بالا
کرتین وال (Curtain Wall) یکی از سیستمهای مدرن و پرکاربرد در طراحی نمای ساختمانها است که در معماریهای امروزی بهطور گستردهای استفاده میشود. این سیستمهای نمای شیشهای و فلزی، علاوه بر ایجاد ظاهری شیک و مدرن، از عملکرد عالی در برابر شرایط جوی و ایمنی نیز برخوردار هستند. در این متن به بررسی ویژگیها، مزایا و کاربردهای کرتین وال و مراحل نصب آن خواهیم پرداخت.
د) سازگاری با محیط زیست
با توجه به اینکه کرتین والها از شیشههای عایق و آلومینیوم ساخته میشوند، این سیستمها میتوانند به صرفهجویی در انرژی و کاهش مصرف سوختهای فسیلی کمک کنند. علاوه بر این، استفاده از مواد قابل بازیافت در تولید این سیستمها، به حفظ محیط زیست کمک میکند
— ویژگیهای کرتین وال:
الف) سبک و مقاوم
یکی از ویژگیهای بارز کرتین وال، سبک بودن آن است. این سیستمها به دلیل استفاده از مواد سبک مانند آلومینیوم و شیشه، بر روی سازه ساختمان بار زیادی وارد نمیکنند. در عین حال، مقاومت بالایی در برابر شرایط جوی، بادهای شدید و زلزله دارند.
ب) نور طبیعی و بهرهوری انرژی
کرتین والها میتوانند نور طبیعی را به داخل ساختمان هدایت کنند. با استفاده از شیشههای دوجداره یا شیشههای Low-E، این سیستمها میتوانند عملکرد عایق حرارتی بالایی داشته باشند و در نتیجه کاهش هزینههای انرژی به همراه دارند.
ج) تنوع طراحی و ظاهری زیبا
کرتین والها بهدلیل طراحی مینیمالیستی و مدرن خود، به ساختمانها ظاهری شیک و جذاب میدهند. این سیستمها میتوانند در انواع رنگها، بافتها و اشکال مختلف طراحی شوند تا متناسب با معماری و نیازهای خاص هر پروژه باشند.
د) مقاومت در برابر خوردگی
استفاده از آلومینیوم و شیشههای مقاوم در ساخت کرتین وال باعث میشود که این سیستمها در برابر خوردگی، زنگزدگی و شرایط جوی مقاوم باشند و نیاز به نگهداری کمتری داشته باشند.

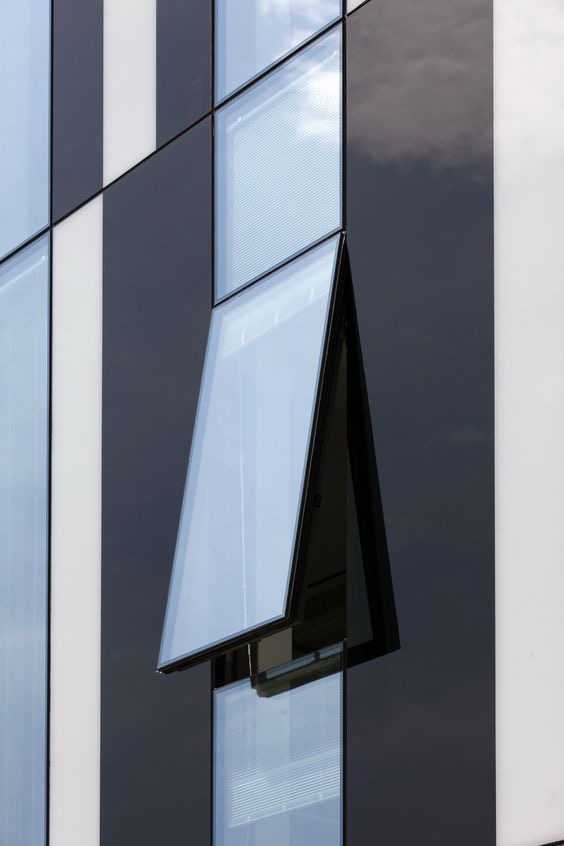

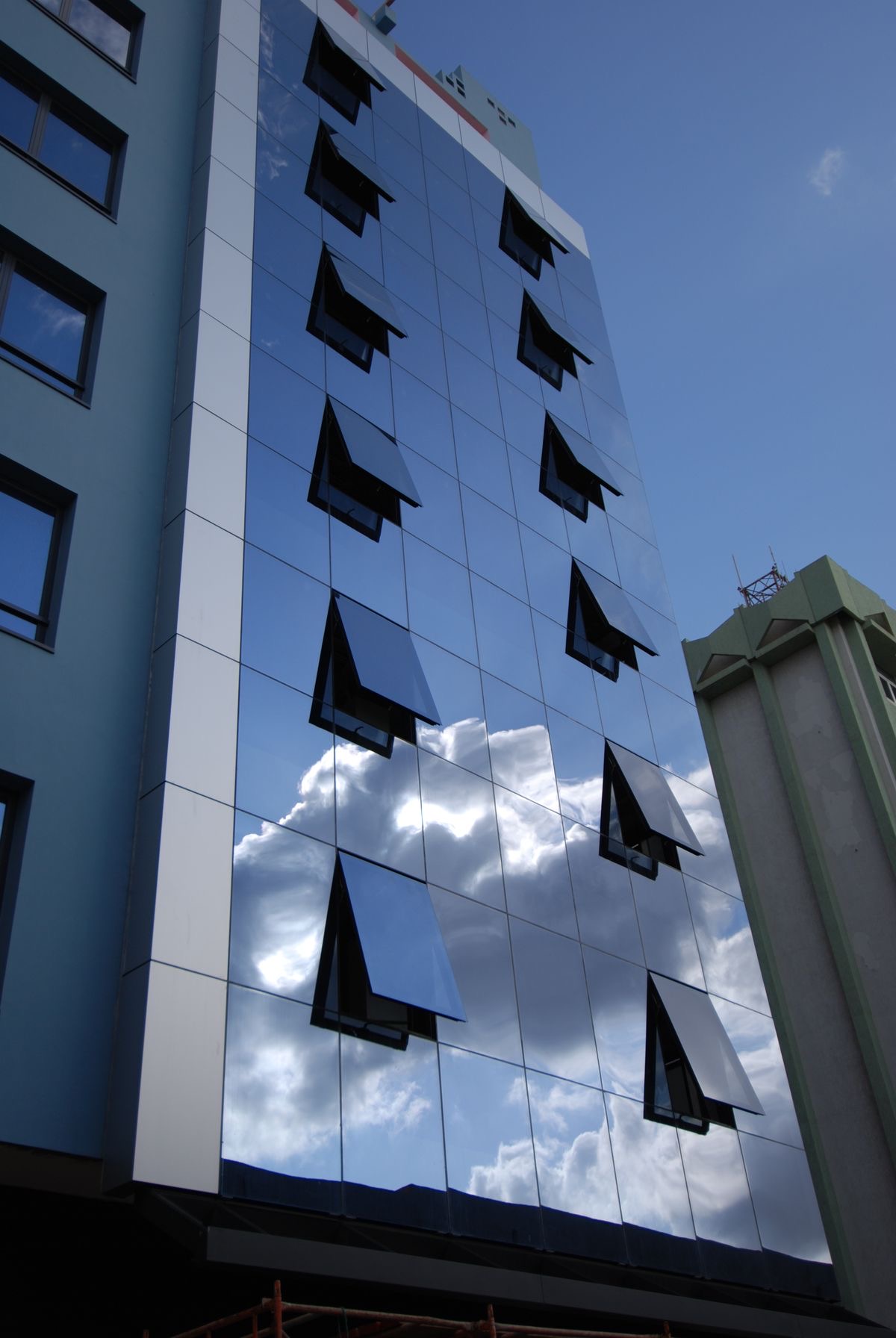

ه) قابلیت تهویه
در برخی از کرتین والها، از سیستمهای تهویه و پنجرههای بازشو برای تهویه طبیعی استفاده میشود. این ویژگی باعث بهبود کیفیت هوای داخل ساختمان و کاهش نیاز به سیستمهای تهویه مکانیکی میشود.
— انواع سیستمهای کرتین وال:
– کرتین وال فیسکپ (Face Cap)
در این سیستم، شیشهها توسط درپوشهای آلومینیومی افقی و عمودی (Cap) مهار میشوند و خطوط پروفیل از نمای بیرون قابل مشاهده است.
استحکام بالا، آببندی مطمئن، هزینه مناسب ، نگهداری آسان از جمله ویژگی های این سیستم است ضمنا ظاهر آن نسبت به سایر سیستمها سادهتر بوده و خطوط آلومینیومی در نما دیده میشوند.
– کرتین وال فریملس (U-Channel / Frameless)
در این سیستم، پروفیلهای نگهدارنده از بیرون دیده نمیشوند و شیشهها با درزهای سیلیکونی یا یوچنل، نمایی کاملاً یکپارچه ایجاد میکنند.
زیبایی چشمگیر، نمای مدرن و یکدست بدون استفاده از کاور و روکوب حداکثر دید و عبور نور طبیعی را به ارمغان می اورد
– کرتین وال سمیفیس (Semi Face)
در این سیستم، تنها پروفیلهای افقی یا عمودی از بیرون دیده میشوند و جهت دیگر بهصورت فریملس اجرا میشود.
مزایا: تعادل مناسب میان زیبایی، استحکام و هزینه اجرا.

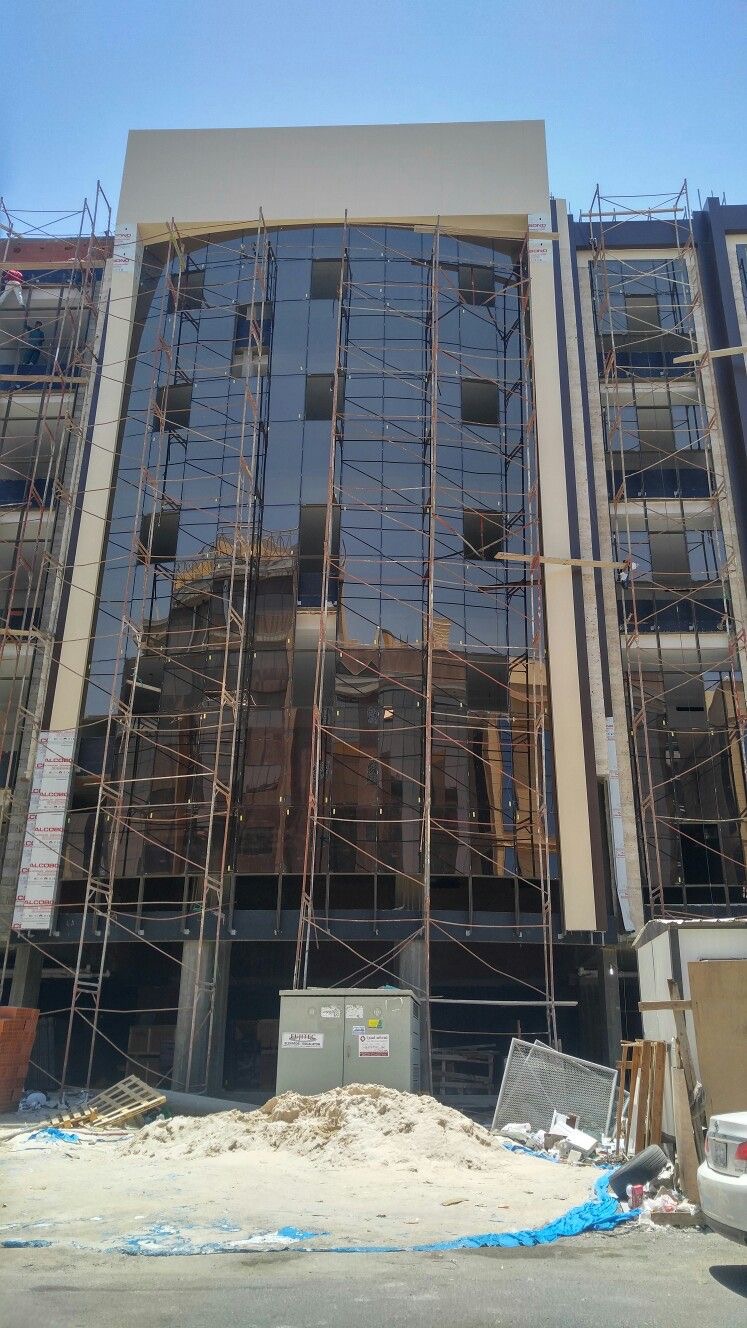

— مراحل نصب کرتین وال:
۱. طراحی و برنامهریزی
اولین مرحله در نصب کرتین وال، طراحی نمای کرتن وال بر اساس نیازهای پروژه و مشخصات ساختمان است. در این مرحله باید تمامی ابعاد، شکل و نوع مواد مشخص شود.
۲. ساخت و پیشساخت
پس از طراحی، قطعات کرتین وال بهصورت پیشساخته تولید میشوند. این قطعات در کارگاههای مخصوص ساخته شده و پس از آمادهسازی به محل پروژه ارسال میشوند.
۳. نصب کرتین وال
در این مرحله، پانلها و پروفیلهای آلومینیومی بهطور دقیق نصب میشوند. نصب باید بهگونهای انجام شود که از اتصالات محکم و عایقبندی مناسب اطمینان حاصل شود.
۴. بازبینی و کنترل کیفیت
پس از نصب، تمامی سیستم کرتین وال باید از نظر کیفیت ساخت، استحکام و ایمنی مورد بررسی و کنترل قرار گیرد. این مرحله برای اطمینان از عملکرد صحیح سیستم و حفظ ایمنی ساختمان ضروری است.

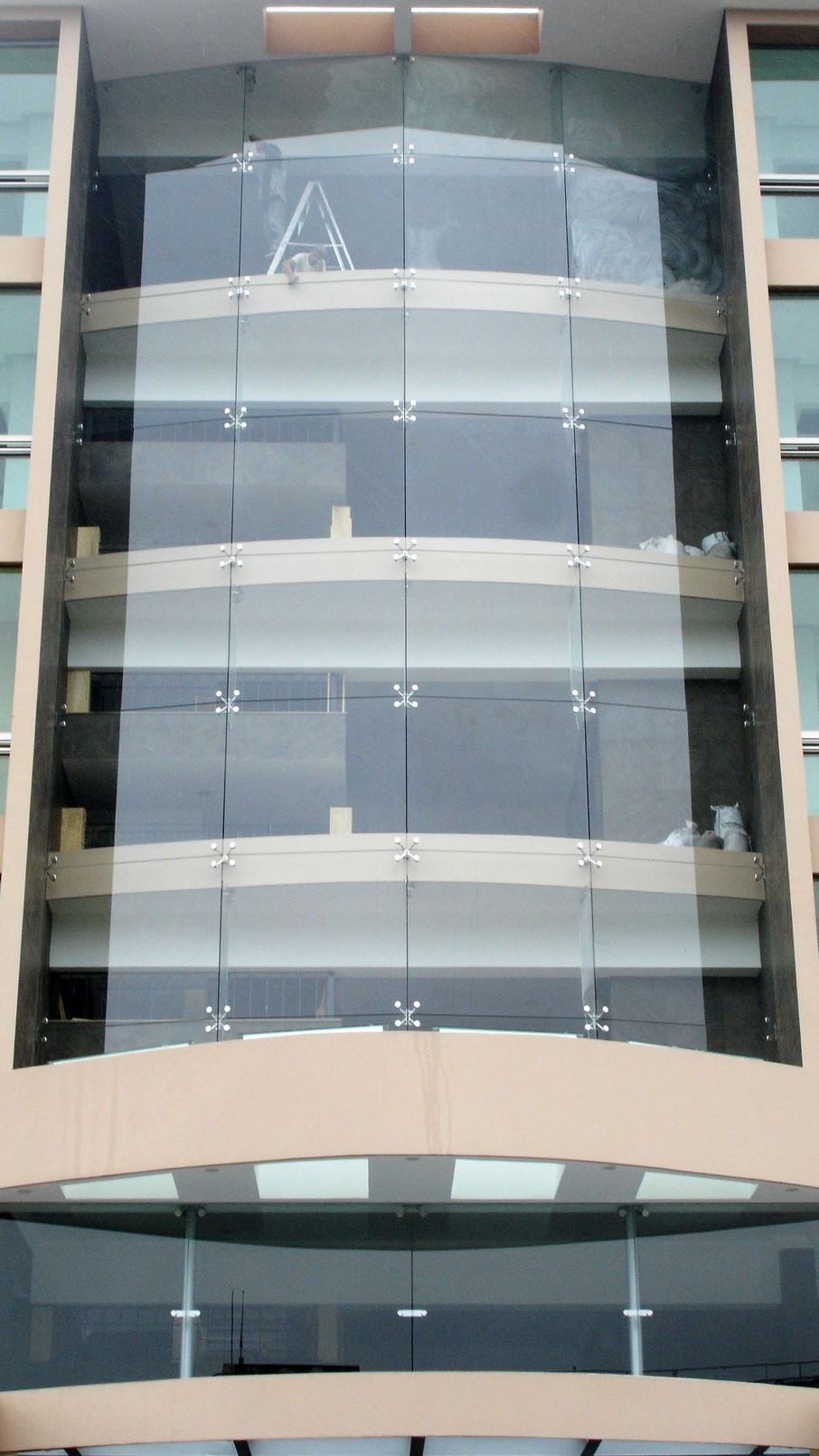

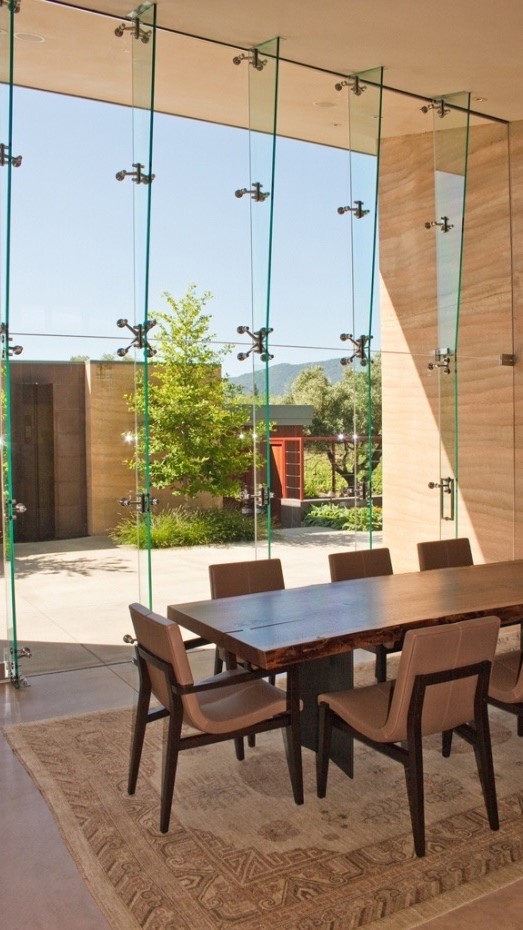

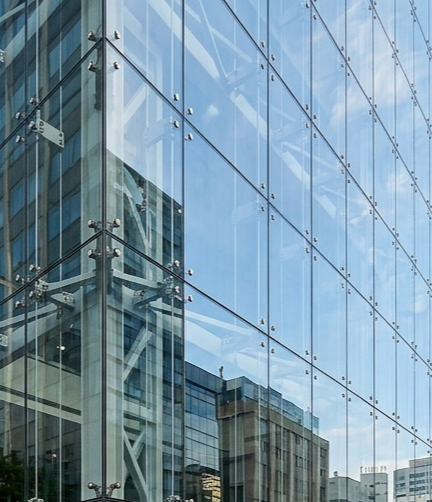

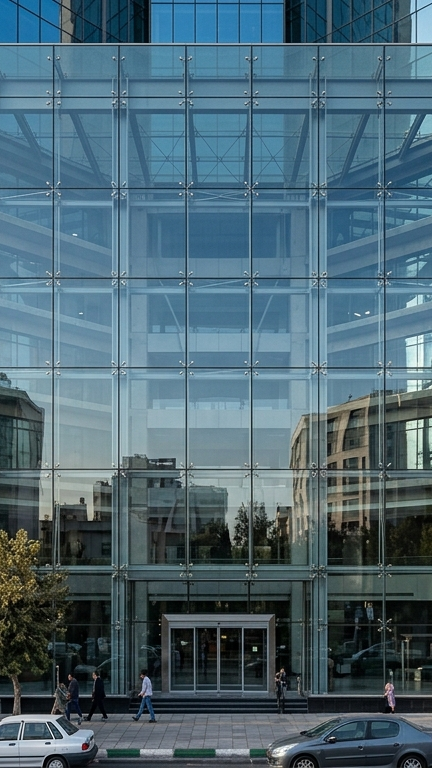

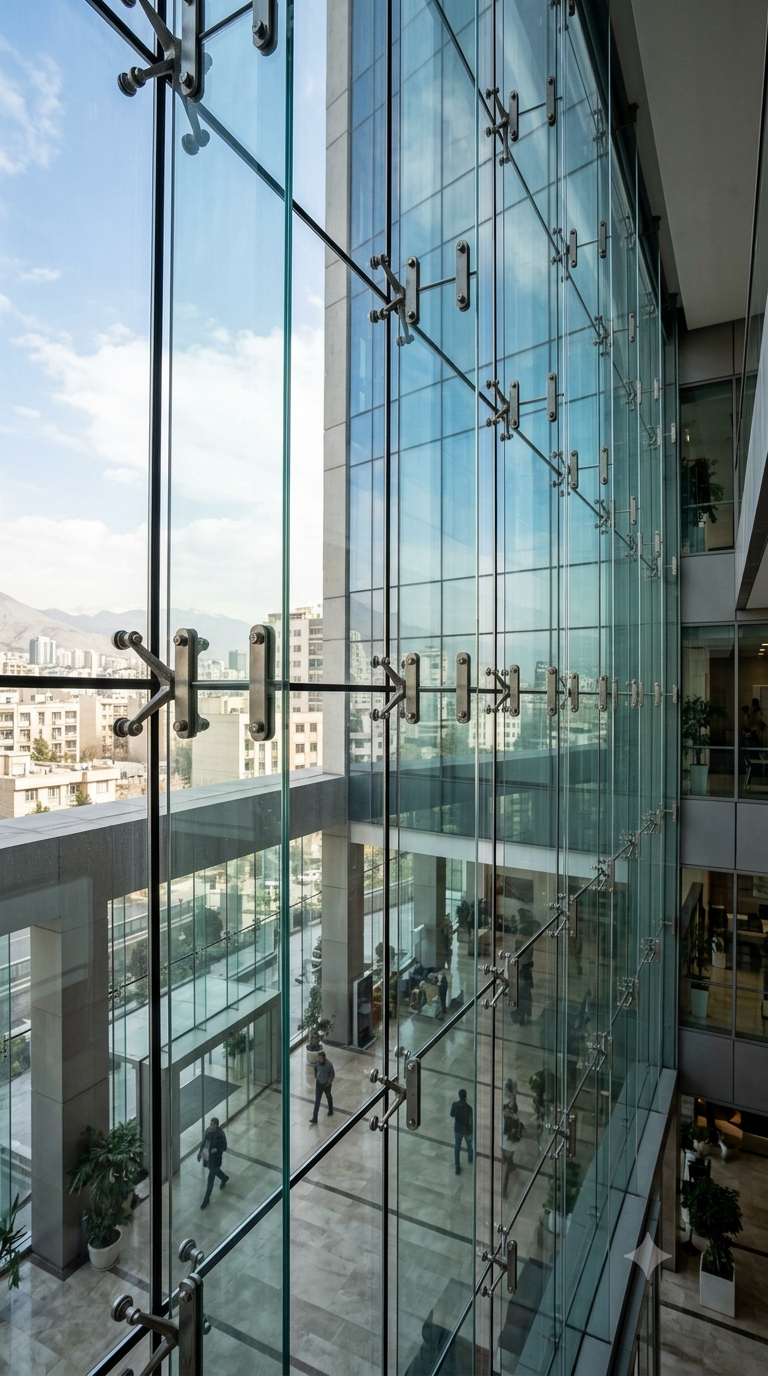

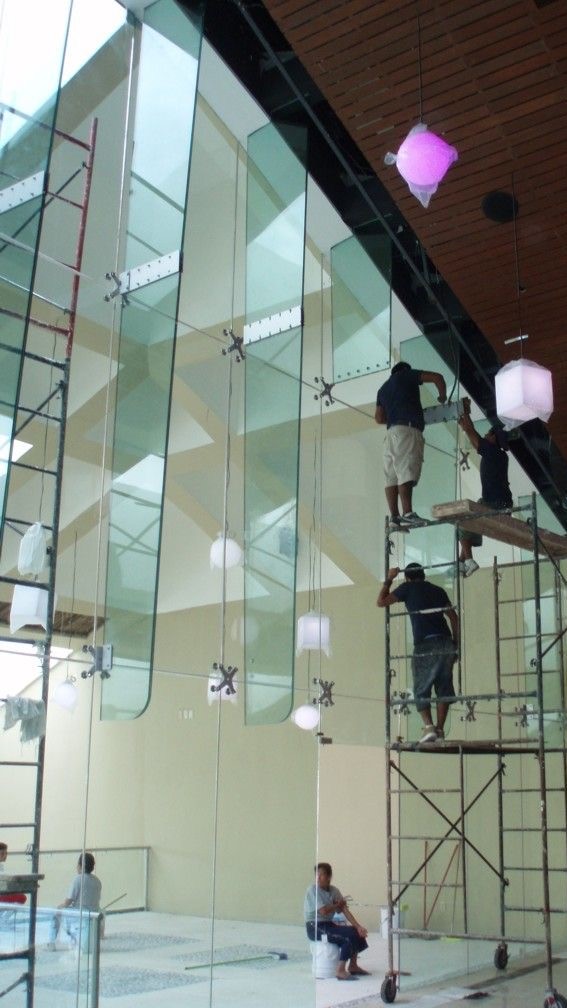

اسپایدر چیست؟
نمای اسپایدر یکی از مدرنترین و لوکسترین سیستمهای نمای شیشهای است که در آن شیشهها بهوسیله اتصالات نقطهای از جنس استیل (Spider Fittings) به سازه متصل میشوند و نیاز به فریمهای آلومینیومی مرسوم به حداقل میرسد. نتیجه این سیستم، نمایی کاملاً شفاف، یکپارچه و چشمنواز با حداکثر دید و عبور نور طبیعی است. نمای اسپایدر گزینهای ایدهآل برای لابی ساختمانها، مراکز تجاری، هتلها، نمایشگاهها، فرودگاهها و پروژههای معماری شاخص محسوب میشود.
زیبایی منحصربهفرد، شفافیت حداکثری، نورگیری عالی، ظاهر مدرن و امکان اجرای دهانههای بزرگ از مزایای این سیستم است و هزینه اجرا نسبت به سایر سیستمها بیشتر است، طراحی و نصب آن نیازمند محاسبات دقیق مهندسی و نیروی متخصص بوده و برای دستیابی به بهترین عملکرد، کیفیت شیشه، اتصالات و اجرای پروژه اهمیت بسیار بالایی دارد.
— مزایای اسپایدر:
الف)شفافیت حداکثری
حذف فریمهای حجیم باعث ایجاد دیدی باز، یکپارچه و بدون مانع به فضای بیرون میشود.
ب)زیبایی معماری
ظاهر مدرن، مینیمال و لوکس این سیستم، جلوهای شاخص و ارزشمند به ساختمان میبخشد.
ج)نورگیری طبیعی بیشتر
سطح وسیع شیشه، حداکثر نور روز را وارد ساختمان کرده و نیاز به روشنایی مصنوعی را کاهش میدهد.
د)اجرای دهانههای بزرگ
امکان پوشش سطوح وسیع شیشهای بدون استفاده از قابهای متعدد، آزادی عمل بیشتری در طراحی معماری ایجاد میکند.
ه)استحکام و ایمنی بالا
استفاده از اتصالات استیل ضدزنگ و شیشههای سکوریت یا لمینت، مقاومت بالایی در برابر بار باد، ضربه و شرایط محیطی فراهم میکند.
و)دوام و ماندگاری
اتصالات استیل و شیشههای استاندارد در برابر رطوبت، خوردگی و تغییرات آبوهوایی مقاومت بالایی دارند.
ز)انعطافپذیری در طراحی
قابلیت اجرا بر روی نماهای صاف، منحنی و اشکال خاص معماری، این سیستم را برای پروژههای خاص و شاخص ایدهآل میکند.
ح)افزایش ارزش ساختمان
به دلیل ظاهر لوکس و کیفیت بالای اجرا، نمای اسپایدر به افزایش ارزش و جذابیت ساختمان کمک میکند
— ویژگیهای نمای اسپایدر (Spider Glass)
اتصالات نقطهای استیل
شیشهها به کمک یراقآلات استیل ضدزنگ (Spider Fittings) به سازه متصل میشوند و نیازی به قابهای مرسوم آلومینیومی ندارند.
استفاده از شیشههای سکوریت و لمینت
برای افزایش ایمنی، مقاومت مکانیکی و حفظ امنیت، از شیشههای ایمن و استاندارد استفاده میشود.
سازه نگهدارنده متنوع
امکان اجرا بر روی سازههای فولادی، فینگلس، خرپا، کابل یا سازههای ترکیبی متناسب با نیاز پروژه وجود دارد.
درزگیری تخصصی
آببندی و هوابندی سیستم با استفاده از سیلیکونهای سازهای و درزگیرهای تخصصی انجام میشود.
قابلیت اجرای دهانههای بزرگ
این سیستم امکان نصب شیشههای بزرگ با حداقل المانهای سازهای را فراهم میکند.
طراحی سفارشی
نمای اسپایدر قابلیت اجرا در سطوح صاف، منحنی، چندضلعی و فرمهای خاص معماری را دارد.
قابلیت تعویض پنل شیشه
در صورت آسیبدیدگی، هر شیشه بهصورت مستقل قابل تعویض است، بدون اینکه نیاز به باز کردن بخش وسیعی از نما باشد.
مراحل اجرای نمای اسپایدر:
۱. بازدید و برداشت ابعاد پروژه
در ابتدا ابعاد، شرایط سازه و جزئیات معماری پروژه بررسی و اندازهبرداری دقیق انجام میشود.
۲. طراحی و محاسبات مهندسی
نقشههای اجرایی، محل اتصالات، ابعاد شیشهها و محاسبات بار باد، وزن شیشه و جزئیات سازه تهیه میشود.
۳. اجرای سازه نگهدارنده
سازه فلزی، فینگلس، خرپا یا کابلهای نگهدارنده مطابق نقشهها نصب و تراز میشوند.
۴. نصب اتصالات اسپایدر
یراقآلات و اتصالات استیل ضدزنگ با دقت بالا روی سازه نصب و تنظیم میشوند.
۵. نصب پنلهای شیشهای
شیشههای سکوریت یا لمینت با تجهیزات تخصصی در محل خود قرار گرفته و به اتصالات اسپایدر متصل میشوند.
۶. آببندی و درزگیری
درزهای بین شیشهها با سیلیکونهای مخصوص نما آببندی و هوابندی میشوند تا از نفوذ آب، گردوغبار و رطوبت جلوگیری شود.
۷. کنترل کیفیت و تحویل پروژه
در پایان، تراز بودن شیشهها، استحکام اتصالات، کیفیت آببندی و عملکرد کلی سیستم بررسی شده و پس از تأیید نهایی، پروژه تحویل کارفرما میشود.

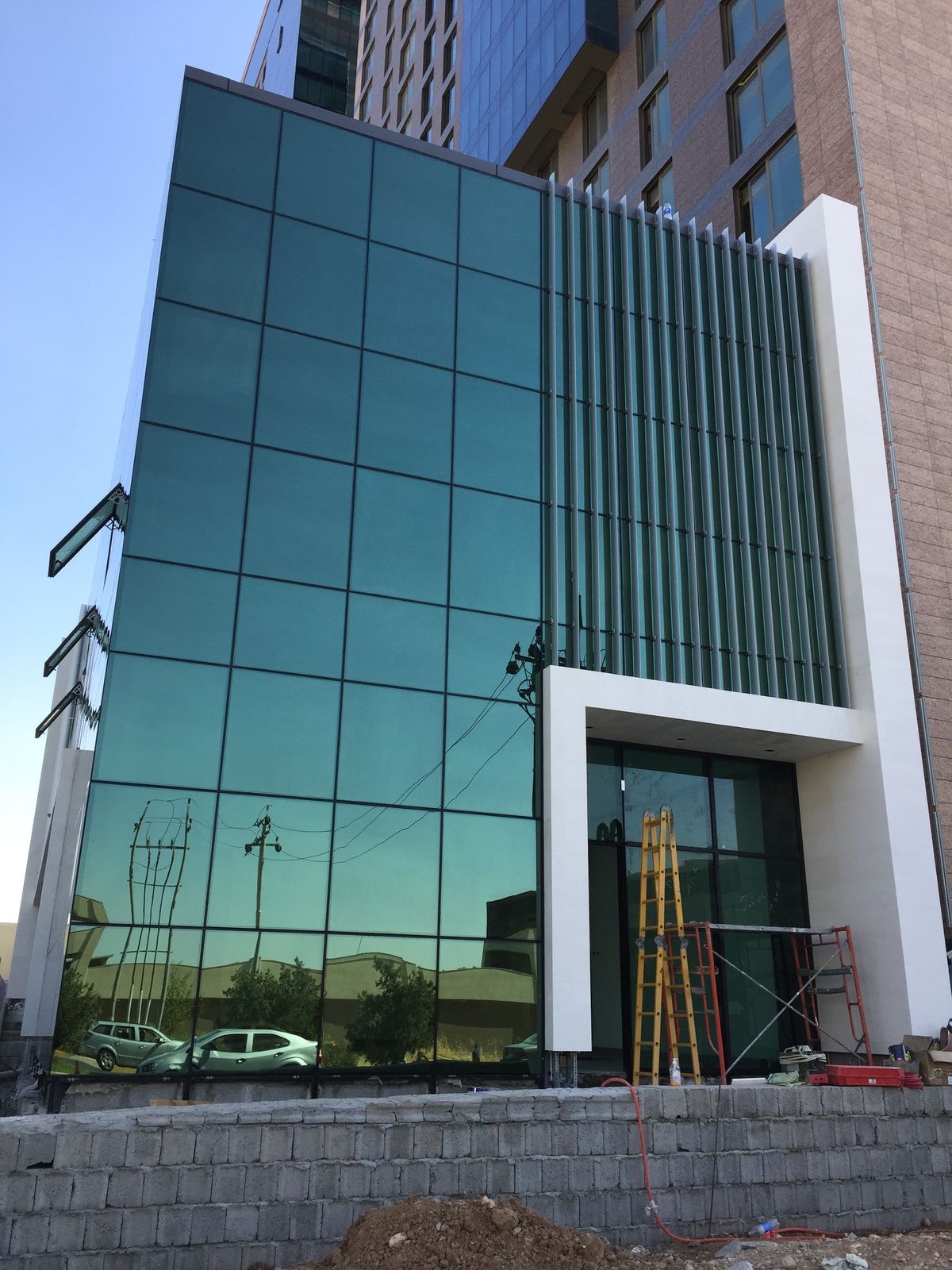

استراکچرال گلیزینگ چیست؟
استراکچرال گلیزینگ یکی از پیشرفتهترین روشهای اجرای نمای شیشهای است که در آن شیشهها به جای استفاده از درپوشهای آلومینیومی (Face Cap)، توسط چسبهای سیلیکون سازهای با مقاومت بالا به فریم آلومینیومی متصل میشوند. این فناوری باعث میشود از نمای بیرون هیچگونه پروفیل یا اتصال مکانیکی قابل مشاهده نباشد و سطحی کاملاً صاف، یکپارچه و مدرن ایجاد شود. در این سیستم، شیشهها علاوه بر تحمل وزن خود، بارهای ناشی از باد، انبساط و انقباض حرارتی و ارتعاشات ساختمان را از طریق سیلیکون سازهای و فریم مهندسیشده به سازه اصلی منتقل میکنند. استفاده از شیشههای دوجداره، سکوریت یا لمینت، در کنار پروفیلهای آلومینیومی ترمالبریک و اجرای دقیق آببندی و هوابندی، موجب افزایش عایق حرارتی و صوتی، جلوگیری از نفوذ آب و گردوغبار و کاهش مصرف انرژی ساختمان میشود. به همین دلیل، استراکچرال گلیزینگ یکی از محبوبترین گزینهها برای اجرای نماهای شیشهای در برجها، ساختمانهای اداری، مراکز تجاری، هتلها و پروژههای معماری مدرن به شمار میرود
ویژگیهای استراکچرال گلیزینگ : (Structural Glazing)
الف)اتصال با سیلیکون سازهای
شیشهها بهوسیله چسبهای سیلیکون سازهای با استحکام بالا به فریم آلومینیومی متصل میشوند و اتصالات مکانیکی از نمای بیرونی قابل مشاهده نیستند.
ب)نمای کاملاً یکپارچه
به دلیل حذف درپوشها و پروفیلهای بیرونی، سطح نما کاملاً صاف، مدرن و بدون شکستگیهای بصری دیده میشود.
ج)فریم آلومینیومی مهندسیشده
بارهای وارد بر شیشه از طریق فریم آلومینیومی به سازه اصلی ساختمان منتقل شده و پایداری سیستم را تضمین میکند.
د)سازگاری با شیشههای مختلف
قابلیت استفاده از شیشههای دوجداره، سکوریت، لمینت، Low-E و شیشههای کنترلکننده انرژی متناسب با نیاز پروژه.
ه)آببندی و هوابندی پیشرفته
استفاده از لاستیکهای EPDM، چسبهای تخصصی و سیلیکونهای آببندی، از نفوذ آب، گردوغبار و هوا جلوگیری میکند.
و)عایق حرارتی و صوتی
در صورت استفاده از پروفیلهای ترمالبریک و شیشههای دوجداره، عملکرد بسیار مطلوبی در کاهش اتلاف انرژی و انتقال صدا دارد.
ز)مقاومت در برابر عوامل محیطی
طراحی سیستم بهگونهای است که در برابر بار باد، تغییرات دما، اشعه UV و شرایط مختلف آبوهوایی عملکردی پایدار ارائه میدهد.
ح)امکان اجرای ابعاد بزرگ
قابلیت استفاده از پنلهای شیشهای بزرگ با حفظ استحکام و ایمنی، آزادی بیشتری در طراحی نما ایجاد میکند.
ت)نگهداری آسان
به دلیل سطح یکپارچه و عدم وجود درپوشهای بیرونی، نظافت و نگهداری نما سادهتر بوده و ظاهر آن در طول زمان حفظ میشود
مراحل نصب استراکچرال گلیزینگ:
۱. برداشت ابعاد و طراحی مهندسی
در ابتدا ابعاد پروژه، شرایط سازه و بارهای وارده بررسی شده و نقشههای اجرایی، جزئیات اتصالات و ابعاد شیشهها تهیه میشود.
۲. نصب زیرسازی و فریم آلومینیومی
زیرسازی فلزی و پروفیلهای آلومینیومی با دقت بالا، مطابق نقشههای اجرایی نصب، تراز و رگلاژ میشوند تا بستر مناسبی برای نصب شیشه فراهم شود.
۳. نصب شیشهها
پنلهای شیشهای با استفاده از لقمهها و تجهیزات مخصوص در محل خود قرار گرفته و فاصله استاندارد بین شیشهها برای اجرای سیلیکون سازهای حفظ میشود.
۴. اجرای سیلیکون سازهای
پس از آمادهسازی و تمیزکاری کامل سطوح، چسب سیلیکون سازهای با رعایت ضخامت و ابعاد استاندارد در محل درزها اجرا میشود تا اتصال دائمی و ایمن بین شیشه و فریم ایجاد گردد.
۵. آببندی و هوابندی نهایی
درزهای خارجی با سیلیکونهای مخصوص نما و لاستیکهای EPDM آببندی و هوابندی میشوند تا از نفوذ آب، هوا و گردوغبار جلوگیری شود.
۶. کنترل کیفیت و تحویل پروژه
در پایان، کیفیت چسبکاری، تراز شیشهها، عملکرد آببندی، استحکام اتصالات و ظاهر نهایی نما بهطور کامل بررسی شده و پس از تأیید، پروژه به کارفرما تحویل میشود.
